모터 진단의 주요 기술: 진동 분석, 온도 모니터링, 전류 분석
모터는 현대 산업 사회에서 없어서는 안 될 필수적인 장치입니다. 다양한 설비와 장비의 핵심 역할을 수행하는 모터는 장시간 사용 시 마모나 고장이 발생할 수 있습니다. 이러한 문제는 생산성 저하뿐만 아니라 예기치 못한 비용 증가로 이어질 수 있어 산업 전반에 큰 영향을 미칩니다.
이를 해결하기 위해 발전해 온 것이 바로 모터 진단 기술입니다. 진단 기술은 모터의 상태를 정밀하게 모니터링하고, 고장 가능성을 사전에 파악하여 예방적 조치를 가능하게 합니다. 본 글에서는 모터 진단에서 핵심적인 역할을 하는 진동 분석, 온도 모니터링, 전류 분석의 원리와 장단점을 살펴보고, 각 기술이 실제 현장에서 어떻게 활용되는지 알아보겠습니다.

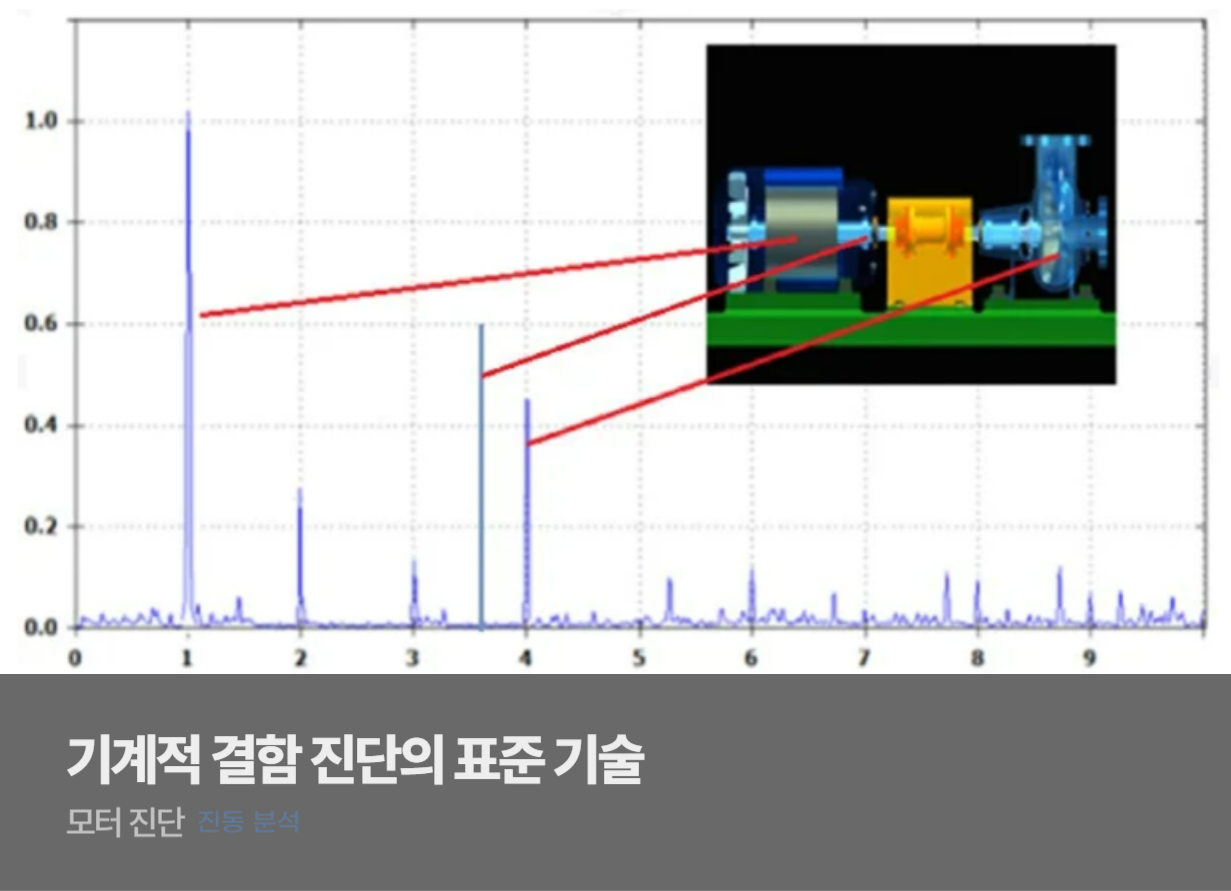

1. 진동 분석: 기계적 결함 진단의 표준 기술
진동 분석은 모터의 기계적 상태를 평가하는 가장 일반적인 방법 중 하나입니다. 모터 내부에서 발생하는 결함이나 불균형은 진동 패턴에 변화를 일으키며, 이를 통해 다양한 문제를 진단할 수 있습니다.
원리
모터에 설치된 가속도계를 사용하여 진동 신호를 측정한 후, 이 데이터를 주파수 영역으로 변환합니다. 각 주파수 성분은 특정 결함과 연관되어 있어, 주파수 스펙트럼을 분석하면 결함의 유형과 심각도를 파악할 수 있습니다.
장점
– 비교적 간단하고 비용 효율적인 진단 방법
– 불균형, 베어링 손상, 기계적 마모 등 다양한 결함 진단 가능
– 초기 결함 감지가 가능하여 예방 정비에 효과적
단점
– 환경적 요인(온도, 외부 진동 등)에 민감하여 정확도가 떨어질 수 있음
– 분석 결과를 해석하는 데 전문 지식이 필요함
활용 사례
– 제조업에서 회전체 장비의 주기적인 상태 점검
– 석유화학 플랜트에서 회전 장비의 안정적 가동 유지

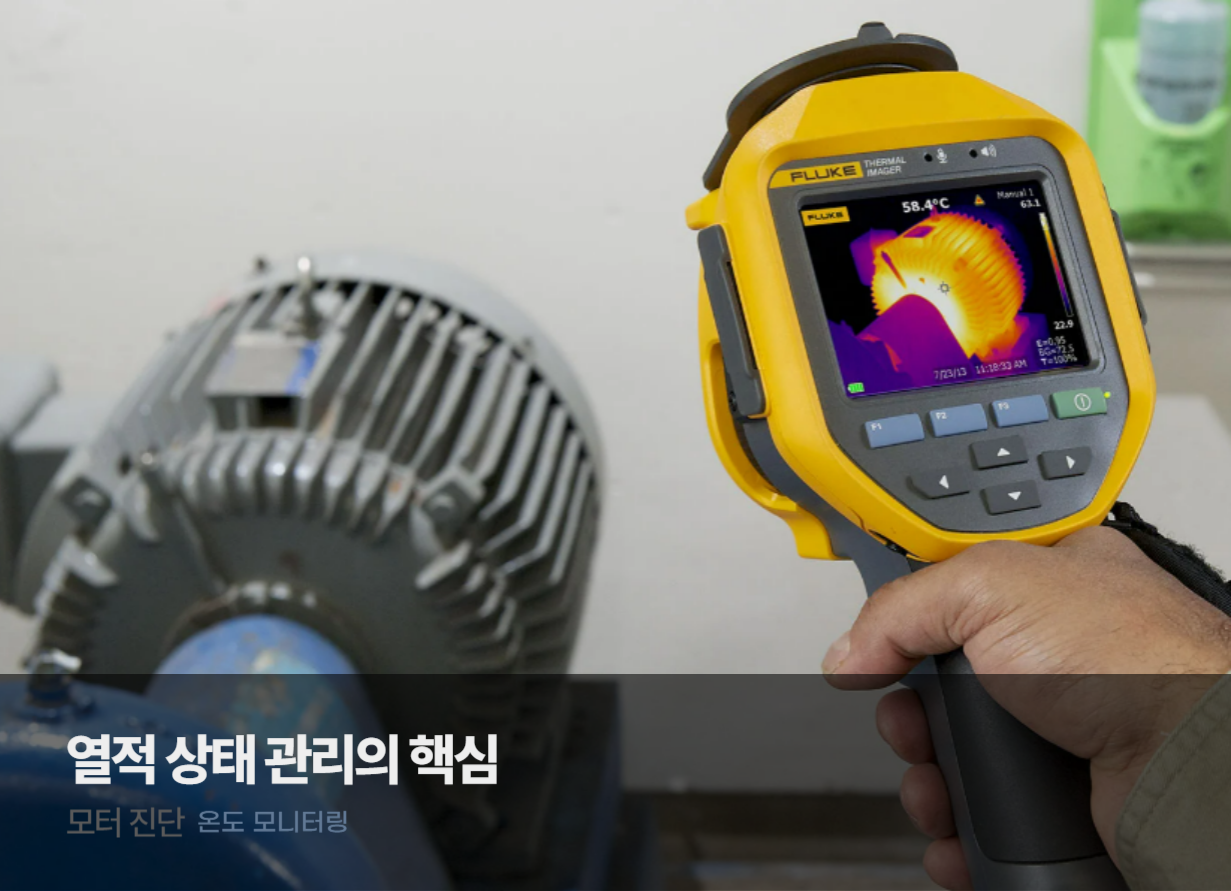

2. 온도 모니터링: 열적 상태 관리의 핵심
모터 내부의 과열은 절연체 손상, 수명 단축, 심지어 화재 위험까지 초래할 수 있습니다. 온도 모니터링은 모터의 열적 상태를 지속적으로 평가하며, 과열 징후를 초기에 발견하여 큰 손실을 방지합니다.
원리
모터에 장착된 온도 센서를 통해 내부 온도를 실시간으로 측정하고, 설정된 임계값을 초과할 경우 경보를 발생시켜 이상 상태를 알립니다.
장점
– 과열로 인한 고장을 예방할 수 있음
– 설치와 유지보수가 간단하며 비용 효율적
단점
– 직접적인 결함 원인을 진단하기는 어려움
– 센서의 설치 위치에 따라 측정 정확도가 달라질 수 있음
활용 사례
– 전력망에서 대형 모터의 상태 모니터링
– IoT 기반의 원격 온도 감지 시스템과 통합하여 효율적인 설비 관리

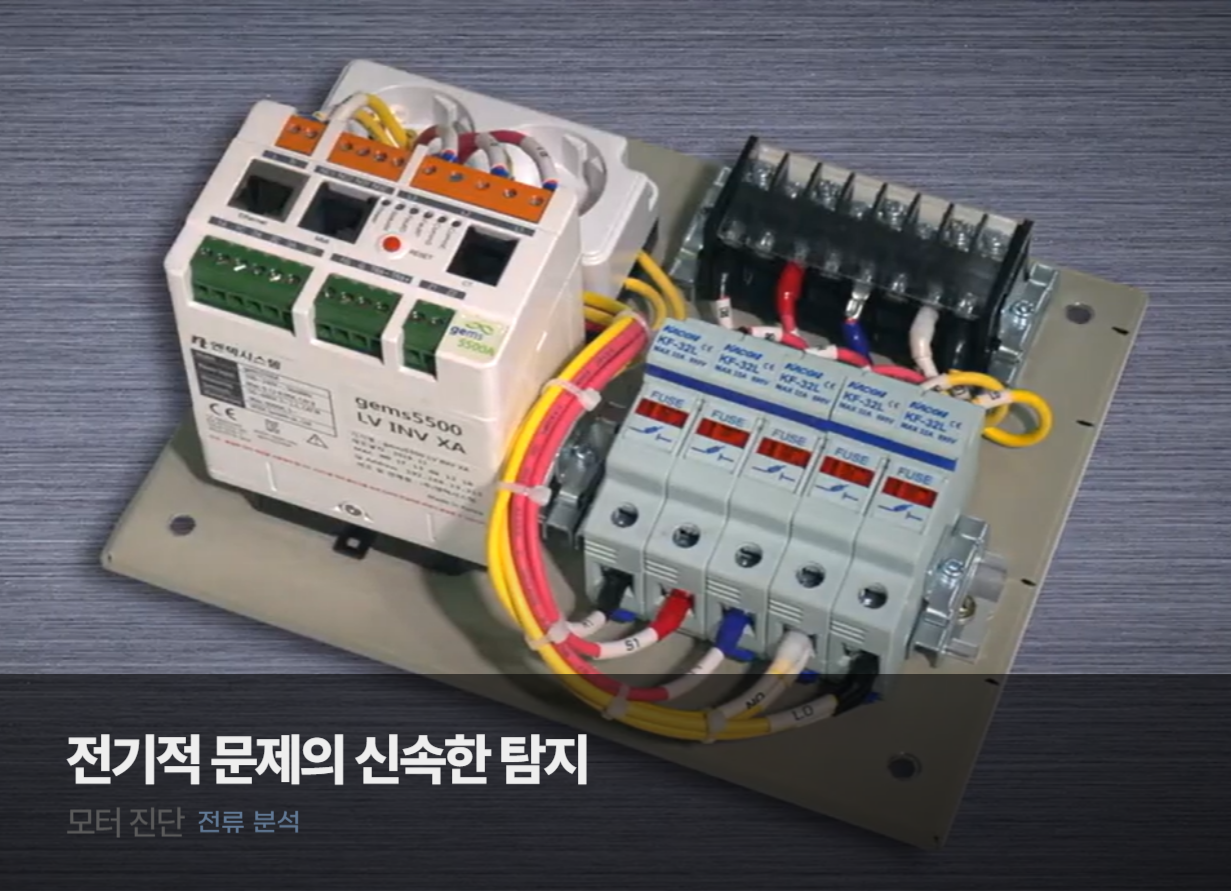

3. 전류 분석: 전기적 문제의 신속한 탐지
모터에 흐르는 전류는 모터의 부하 상태, 결함 유형 등 중요한 정보를 담고 있습니다. 전류 분석은 이러한 정보를 활용하여 모터의 전기적 상태를 평가하고, 이상 상태를 탐지하는 데 효과적입니다.
원리
모터의 전류를 측정하고 이를 주파수 영역으로 변환하여 분석합니다. 특정 주파수 성분은 특정 결함과 연결되어 있어, 이를 통해 권선 단락, 불균형, 베어링 손상 등 다양한 문제를 진단할 수 있습니다.
장점
– 비침습적인 방법으로 모터의 상태를 평가 가능
– 전기적 결함뿐만 아니라 일부 기계적 결함도 간접적으로 감지 가능
– 모터를 정지시키지 않고 실시간으로 분석 가능
단점
– 전류 파형 분석에 대한 전문적인 지식이 요구됨
– 노이즈(잡음)에 민감하여 분석의 정확도가 떨어질 수 있음
활용 사례
– 고압 모터의 상태 점검 및 유지보수 최적화
– 스마트 센서를 통한 예지 정비(Predictive Maintenance) 시스템 구축
사람들이 자주 묻는 질문(FAQ)
Q1. 진동 분석은 어떤 상황에서 가장 효과적인가요?
A1. 진동 분석은 기계적 결함(베어링 손상, 불균형 등)을 조기에 탐지하는 데 탁월하며, 회전체 설비를 사용하는 모든 산업 분야에서 효과적으로 활용됩니다.
Q2. 전류 분석으로 어떤 문제를 감지할 수 있나요?
A2. 전류 분석은 전기적 문제(권선 단락, 전압 불균형 등)뿐만 아니라 부하 변화, 베어링 손상 같은 기계적 문제까지도 간접적으로 감지할 수 있어 전기 및 기계적 상태를 종합적으로 평가할 수 있습니다.
Q3. 온도 모니터링이 필요한 이유는 무엇인가요?
A3. 모터의 과열은 절연 파괴, 부품 손상 등 심각한 문제로 이어질 수 있습니다. 온도 모니터링은 이러한 문제를 조기에 발견하여 큰 사고를 예방합니다.
Q4. 전류 분석은 진동 분석과 어떻게 다른가요?
A4. 진동 분석은 주로 기계적 문제를 직접적으로 탐지하는 데 초점을 맞추는 반면, 전류 분석은 전기적 문제를 중심으로 하면서도 기계적 결함을 간접적으로 평가할 수 있다는 점에서 차이가 있습니다.
Q5. 소형 모터에도 이러한 진단 기술을 적용할 수 있나요?
A5. 네, 온도 모니터링과 전류 분석은 소형 모터에도 간단히 적용 가능하며, 특히 IoT 기반 기술과의 결합으로 효율적인 상태 관리가 가능합니다.
맺음말
모터 진단 기술은 현대 산업의 생산성과 안정성을 유지하는 데 필수적인 요소입니다. 진동 분석, 온도 모니터링, 전류 분석은 각각의 강점을 바탕으로 다양한 결함을 조기에 발견하고, 모터의 수명을 연장하며, 가동 중단을 최소화할 수 있습니다.
이러한 기술을 상황에 맞게 적절히 선택하거나 조합하여 사용하면, 보다 신뢰성 있는 진단이 가능합니다. 더 나아가, 인공지능(AI)과 빅데이터 기술의 융합으로 더욱 정밀하고 스마트한 진단 시스템을 구축할 수 있을 것입니다. 이를 통해 산업 전반의 효율성과 안정성이 한층 더 강화될 것으로 기대됩니다.
